产品介绍

    ZN-NVD86XX是采用高性能嵌入芯片，面向我司终端解码显示市场，可实现4K@30fps及以下分辨率视频信号在不同规格拼接屏上的高清全帧率显示。支持H.265/H.264解码，支持分布式解码拼控，支持跨设备拼接、自由开窗、窗口漫游、报警上墙、计划上墙、视频源输入等功能，能够为中型、大型数字安防监控系统给予强有力的支持。

• 在设备外观上，采用模块化设计，可根据客户使用的场景及拼接屏组合，多设备叠加，灵活组合、简易扩容、方便维护；

• 在显示效果上，可实现4K超高清输出显示，单屏16画面分割，最高支持800W分辨率解码，最多支持128路1080P@30fps分辨率解码等效果，让拼接屏显示灵活自如清晰；

• 在设备运行上，采用工业级嵌入式系统，可满足7*24小时工作模式，保障设备稳定可靠的运行；

• 在设备操控上，支持IMS300平台管理多个设备，可实现灵活便捷的布局操作、升级维护及协作管理；

• 在拓展应用上，可配合我司的SDK做拓展，可实现多场地音视频信号的互联互通，充分满足公安、金融、能源等行业中小型监控中心等场景的超高清、多功能需求。

产品特点

• 广泛兼容

      不同类型显示屏，随意拼接；

      配套IMS300平台可实现第三方厂家的解码上墙；

      支持J9九游会(中国)、Onvif、RTSP码流的解码，随需选择。

• 便捷操控

      支持多组不同电视墙方案；

      支持自由添加板卡使用；

      支持多设备自由叠加组合；

      支持IMS300平台统一管理；

      输出接口与物理屏可自由连接。

• 性能卓越

     最高可支持800W分辨率解码上墙；

     单屏支持4K@30fps超高清输出显示；

     支持插卡式添加，设备能力累加；

     支持不同编码模式的视频混合接入解码显示；

     最高可支持32路800W、48路500W、80路300W、128路1080P@30fps及以下分辨率解码上墙。

• 功能多样

     支持报警上墙功能；

     支持计划上墙功能；

     支持双HDMI视频源输入；

     支持自由开窗和窗口漫游功能。

 产品概述

• 工业级嵌入式LINUX系统

• 标准模块化设计

• 设备叠加灵活方便稳定，可根据市场需求灵活配置解码器

• 单台最多支持8个1080P的HDMI信号输入（向下兼容）

• 支持H.265/H.264解码

• IMS300软件控制

• 可按照项目需求自由增加编码节点

• 最多支持16路DVI视频输出

• 支持8路4K显示输出和8路1080P显示输出

• 支持开窗和漫游功能，单屏支持16个窗口

• 支持800W分辨率解码（标准分辨率向下兼容）

• 最高可支持32路800W、48路500W、80路300W、128路1080P@30fps及以下分辨率解码上墙

• 支持解码视频格式MPEG4/H.264/H.265/MJPEG

• 支持8个 RJ45;10M/100M/1000M自适应以太网口

• 支持双向语音对讲功能（需要转接头）

• 单屏支持1/4/9/16画面分割显示

• 融合窗口支持1/4/9/16/25/36/64画面分割显示

• 支持开窗和漫游功能，单屏支持16个窗口

• 支持报警触发和计划上墙

• 支持修改输出颜色参数

• 支持TCP/IP协议，支持RTSP/ TCP等网络协议

• 支持远程获取系统运行状态、系统日志

• 支持远程重启，远程升级和恢复默认设置等操作

• 支持用户权限管理，支持黑白名单功能

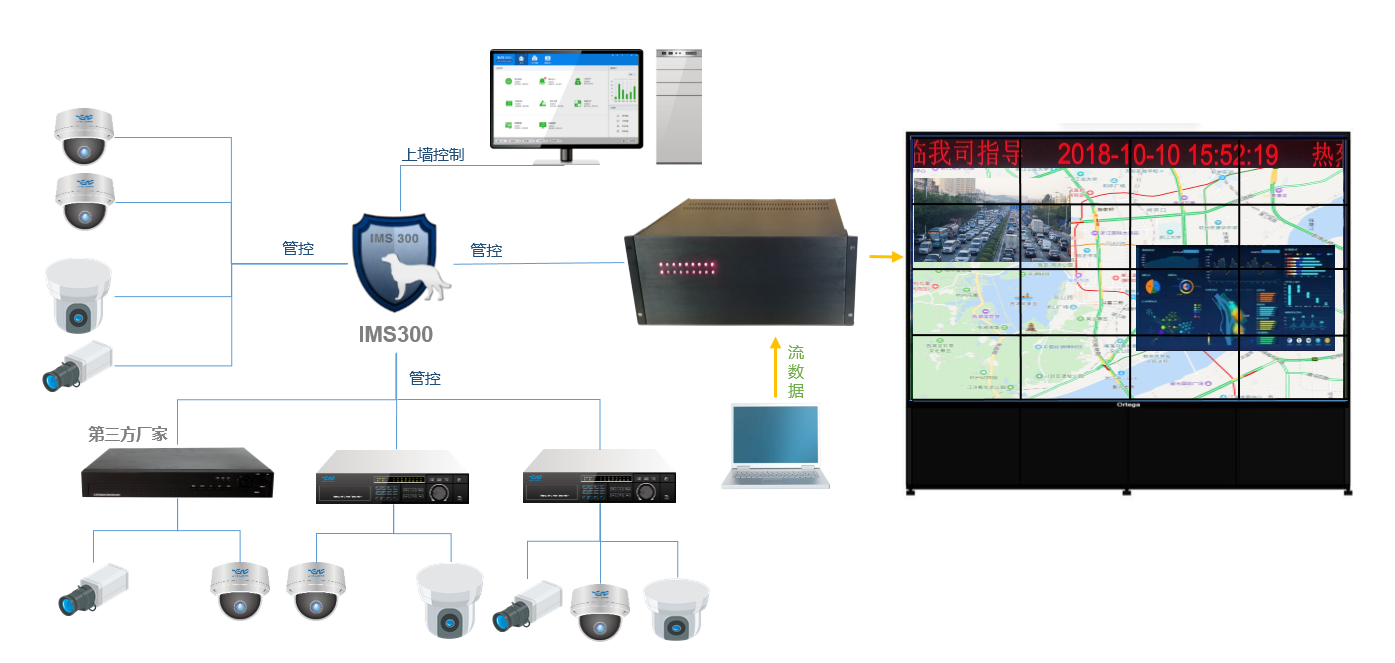

应用拓扑图

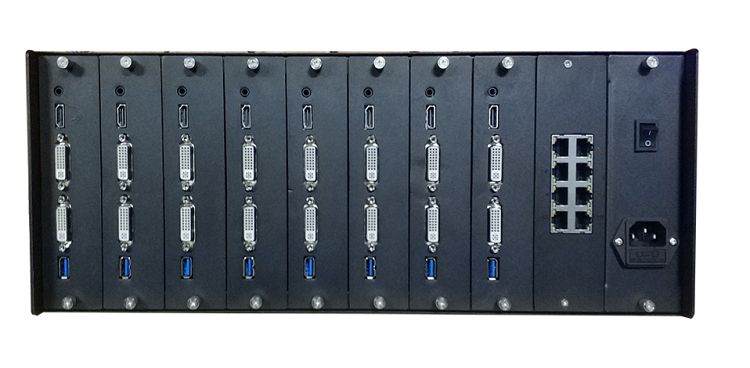

背板接口图
